miércoles, 27 de noviembre de 2013

Construcción de bobinas de cable para nuestra maqueta

     Seguimos describiendo la realización de algunos detalles y elementos decorativos de nuestra maqueta que realizamos con cartón, cartulina y elementos corrientes y de bajo coste, que realizados con un poco de maña y paciencia darán a nuestra maqueta gran vistosidad.
Materiales
 -Cartulina blanca
 - Cartón o cartulina de distintos grosores (recomendable 1mm de ancho ó 300 grs/m2)
 - Cable eléctrico de colores rojo y negro de 1 mm de diámetro aproximadamente



     En esta ocasión realizaremos bobinas de cables que suelen ser habituales en las dependencias de mantenimiento de instalaciones fijas de las administraciones ferroviarias. Partimos de una plantilla modelo descargada de la página web www.wordsworthmodelrailway.co.uk . Estas plantillas están realizadas en escala 00, por lo que para adaptarlas a la escala H0 debemos decirle a nuestra impresora que reduzca la imagen un 15%.


     Siguiendo las instrucciones de esta plantilla imprimimos (preferiblemente en alta calidad) los dibujos en cartulina. Seguidamente la pegaremos en una cartulina o cartón más grueso y recortamos. Cada carrete de bobina de cable tiene dos laterales redondos. Cada uno de estos laterales se forma pegando dos de las piezas que acabamos de recortar. Para disimular la diferencia de color del canto de estos laterales podemos pintarlos mediante un rotulador de un color aproximado al del lateral de la bobina.

     Ahora, en vez de seguir las instrucciones de la plantilla, procederemos a elaborar la pieza central que contiene el cable. La pieza central se realiza enrollando una tira larga de cartulina y pegando hasta lograr el diámetro de la bobina deseado. Seguidamente pegamos este carrete sobre uno de los laterales. Una vez secado el pegamento, hacemos un pequeño agujero en el lateral del carrete del diámetro del cable que vamos a utilizar. Doblamos la punta del cable unos 5mm en ángulo recto e introducimos la punta en el agujero del tambor.



     De esta manera podemos ir bobinando el cable sobre el tambor manteniendo el extremo fijo. Las bobinas de cable de alta tensión son las de mayores dimensiones. Para realizarlas estiramos un cable rojo de una longitud aproximada de de 60 cm. Una vez cubierto todo el tambor del carrete con el cable pegamos la punta con una gotita de cianoacrilato para que no se desenrolle, o bien la podemos dejar de manera que sobresalga unos centímetros si nuestros operarios están en plena fase de tendido del cable. Finalmente pegamos el otro lateral de la bobina para que el carrete quede completo.

  Si queremos reproducir una bobina de cable de comunicación, tendremos que utilizar cable negro en vez de rojo. Además estas bobinas suelen ser algo más pequeñas que las de cable de alta tensión. Para reproducirlas a un tamaño adecuado basta con decirle a nuestra impresora que reduzca el tamaño de nuestra impresión a un 65% del tamaño de la plantilla. Siguiendo este procedimiento se pueden reproducir bobinas de todo tipo, teniendo en cuenta que hay muchos tipos de bobinas de cable, y cuanto más fino es el cable, más pequeño suele ser el carrete de bobina contenedora.



CS

viernes, 22 de noviembre de 2013

Jornada fotográfica de Nacho Peña

Nuestro compañero Nacho Peña nos envía estas fotos realizadas a la caza del Teco de Continental Rail (19/11/2013)

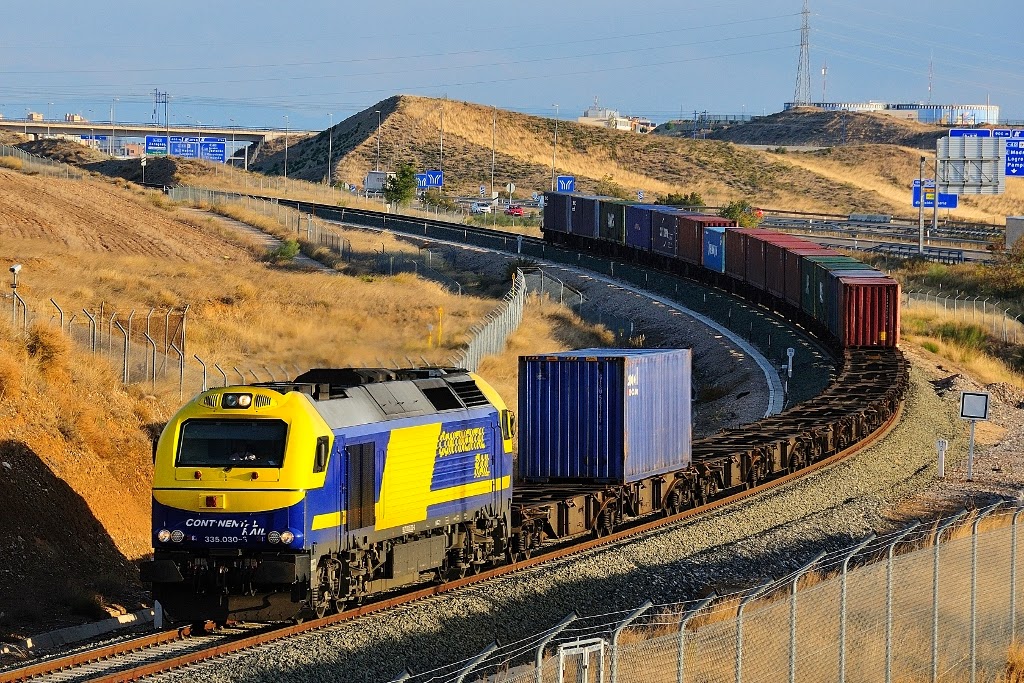

Tras salir de Zaragoza en las inmediaciones de Cuarte de Huerva
Saliendo de Cariñena
Atravesamos el Campo de Romanos en las inmediaciones de Ferreruela
El tren pasa por El Poyo del Cid y se encamina por el valle del Jiloca hacia Teruel .
Tras cruzar la vía de Sierra Menera en Caudé nuestro tren desciende hacia Teruel
Rebasado el descansillo, el Teco inicia el ascenso
al Puerto tras cruzar el puente de Valdelobos
La serpiente asciende el Puerto Escandón.
Nuestro tren llanea entre Rubielos y Barracas
El cercanías de Caudiel cruza el barranco de Arguines en Algar.
El tren enfila el corredor del Mediterráneo. Sagunto.
