Continuamos con el artículo iniciado el mes pasado en el que explicamos la construcción de un automotor de la serie 599, que es el que habitualmente vemos por Teruel realizando los servicios entre Valencia y Zaragoza.
La parte
mecánica.
Lo ideal
para motorizar este tren es utilizar los bastidores y motores de trenes TRD
serie 594 de Electrotrén. Estos bastidores tienen unas dimensiones casi
idénticas a los de la serie 599 y además los bogies también son prácticamente
iguales. Sin embargo, por razones de economía yo he realizado una adaptación a
partir de un ICE 3 de Piko.
Al contrario que el modelo real que tiene dos motores extremos con cabina y un remolque central, el modelo de Piko que vamos a utilizar tiene el motor en el coche central y los extremos son remolques. En este caso, la longitud de los coches es menor y por ello ha sido necesario alargar los bastidores unos centímetros.
Al contrario que el modelo real que tiene dos motores extremos con cabina y un remolque central, el modelo de Piko que vamos a utilizar tiene el motor en el coche central y los extremos son remolques. En este caso, la longitud de los coches es menor y por ello ha sido necesario alargar los bastidores unos centímetros.
Para
realizar este alargamiento hemos cortado los bastidores y los hemos
suplementado. También hemos cambiado los lastres de los coches extremos. En el
coche motor además hemos cortado el lastre y hemos limado lateralmente para que
el conjunto entre en la nueva carcasa. También ha habido que dar mayor longitud a uno
de los cárdanes. El modelo va preparado para su digitalización mediante conector
Nem 652 así que sólo hemos tenido que desconectar el puente eléctrico y acoplar
en su lugar el decodificador. El motor es
fiable y potente y los acoplamientos entre coches ya incorporan la conexión
eléctrica para las tomas de corriente y luces.
También
hemos aprovechado los asientos del modelo original para colocarlos en nuestro
nuevo bastidor, aunque con otra disposición. La situación y número de asientos
lograda no es igual que la del modelo real porque se hallaba limitada a los
huecos disponibles pero este aspecto permanecerá prácticamente invisible al
espectador exterior pues los cristales son tintados y apenas se ven los
detalles interiores.
Con los
bastidores reconstruidos y alargados se realizan pruebas de rodadura para
garantizar que el tren funciona correctamente y toma bien las curvas.
Prueba de funcionamiento en analógico en la maqueta de ATAF. |
Prueba de funcionamiento e inscripción en curva. |
La
decoración.
Construcción artesanal del equipo auxiliar que se halla encima de la puerta |
Montaje final de los elementos del motor con el decodificador digital. |
Finalizado el montaje de las carcasas, incluidas las cabezas, les aplicamos una capa de imprimación y pintura blanca que servirá de base a todo el modelo. Después pintamos el color gris correspondiente a los bajos, techos y cabinas. Seguidamente perfilamos las puertas, tanto de las cabinas de conducción, como de los compartimentos de viajeros que previamente habíamos dejado en bajorrelieve.
Fase de pintura gris de techos y faldones laterales. |
Para la decoración hemos realizado unas calcas artesanales con las bandas características de color naranja y morado y los logotipos de Renfe Media Distancia. También hemos incluido algunas de las rotulaciones técnicas como la matrícula UIC, distancias entre topes y pivotes, freno, velocidad máxima y constructor. Hemos dejado sin colocar algunos rótulos que por sus pequeñísimas dimensiones no hemos podido reproducir. También, en esta fase hemos colocado algunos detalles como son el faldón apartavacas (que técnicamente se denomina quitarreses) en el testero y la maneta del enganche scharfenberg. Finalmente aplicamos una capa de barniz satinado para proteger la pintura, fijar las calcas y dar un toque de brillo al tren.
Calcas colocadas y modelo a falta de poner los cristales. |
La última operación consiste en la colocación de los cristales. Los cristales corridos del lateral de los vehículos se han realizado recortando trozos de plástico transparente de 1 mm de grosor a partir de una caja de un CD. Hemos utilizado como plantillas las propias piezas de pvc recortadas cuando hicimos las piezas de los laterales. Sobre estos cristales hacemos unas rayas con el cúter que simulan las distintas piezas que componen la banda de cristal lateral.
Pegamos el vinilo que simula el tintado del cristal que previamente hemos grabado. |
Las
ventanas de las cabinas de conducción también se hacen con lámina plástica
ajustada a los huecos existentes. El cristal plano frontal debe ser más fino
que el resto y no lleva vinilo. En este cristal pintamos los bordes con
rotulador permanente negro y le añadimos el rótulo de destino del tren en la
parte superior. De la misma manera hacemos los cristales para los focos
superior e inferiores. Finalmente realizamos y acoplamos un limpiaparabrisas
confeccionado a partir de grapas.
Añadimos los cristales frontales de cabina y focos. |
Pruebas de funcionamiento de luces en digital |
En la etapa
final hemos realizado las pruebas de rodadura en la que hemos detectado y
corregido algunos desajustes. Una vez solucionados ya tenemos nuestro tren
listo para realizar servicios entre Miraflores y Valencia o por cualquier otro
recorrido de nuestra maqueta.

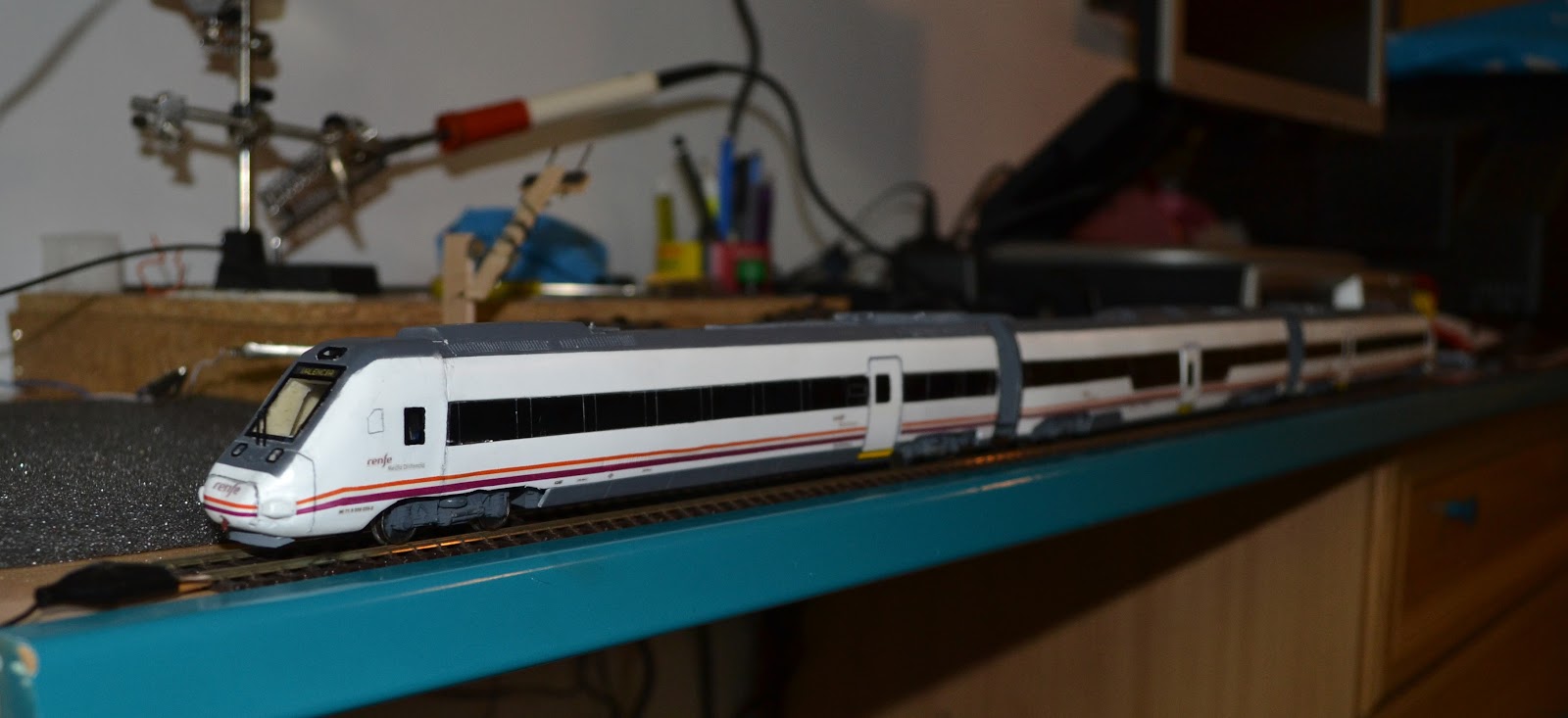

Recodificación del decoder y ajustes finales en la vía de pruebas. |
